一、结构说明及外形尺寸

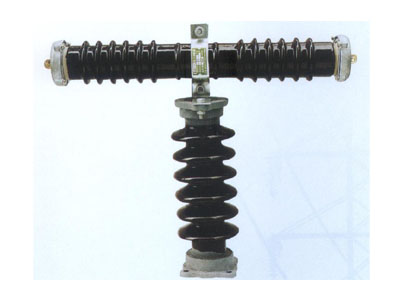

  熔断器由熔体管、瓷套、禁固法兰、棒形支柱绝缘子和接线端帽等组成。用压装的方法将两端的接线端帽和熔体管固定在瓷套内，然后用紧固法兰把瓷套固定在棒形支柱绝缘子上。
  熔体管采用含氧化硅较高的原料作灭弧介质，应用小直径的金属线做熔丝。当过载电流或短路电流通过熔体管时，熔丝立即熔断，电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，被强烈游离，迅速把电弧熄灭。所以，这种熔断器性能好，开断容量大。

  二、安装使用
  1、熔断器允许水平或垂直安装。
  2、熔体管的数据与线路的使用电压和额定电流不符时，不得接入线路使用。
  3、熔体管熔断后，用户可自行将接线帽拆开，更换同样规格和性能要求的熔体管。

  三、主要技术数据
  高压熔断器
  高压熔断器适用于输电线路与电力变压器短路及过载保护，是保护电力设备不受损害的最简单的一种电器。
  高压熔断器适用于海拔1000米以下，环境温度不高于+40℃，不低于-40℃使用，不适用于有燃烧、爆炸危险、剧烈振动、摆动冲击的场所及重污区。
  RN1型户内充石英砂熔断器
  RN1型充石英砂户内高压熔断器用于电力线路的过载及短路保护，有较大的开断能力，故亦可用于保护电力系统分出的支路，如城市的供电线路、工矿企业、农业变电站的馈电线路。
  RN1型熔断器是由上下支柱绝缘子、触座、熔丝管和底版等四部分组成，支柱绝缘子安装在底版上，触座固定在支柱绝缘子上，熔丝管放在触座中固定，熔丝管管内熔丝缠在有棱的芯子上，然后充填石英砂，两端铜帽用端盖压紧，用锡焊牢，以保护密封。
  当通过过载电流或短路电流时，熔丝立即熔断，同时产生电弧，石英砂就立即把电弧熄灭。在熔丝熔断时，弹簧的拉线也同时熔断，并从弹管内弹出，这就是指示熔断器完成了任务。
